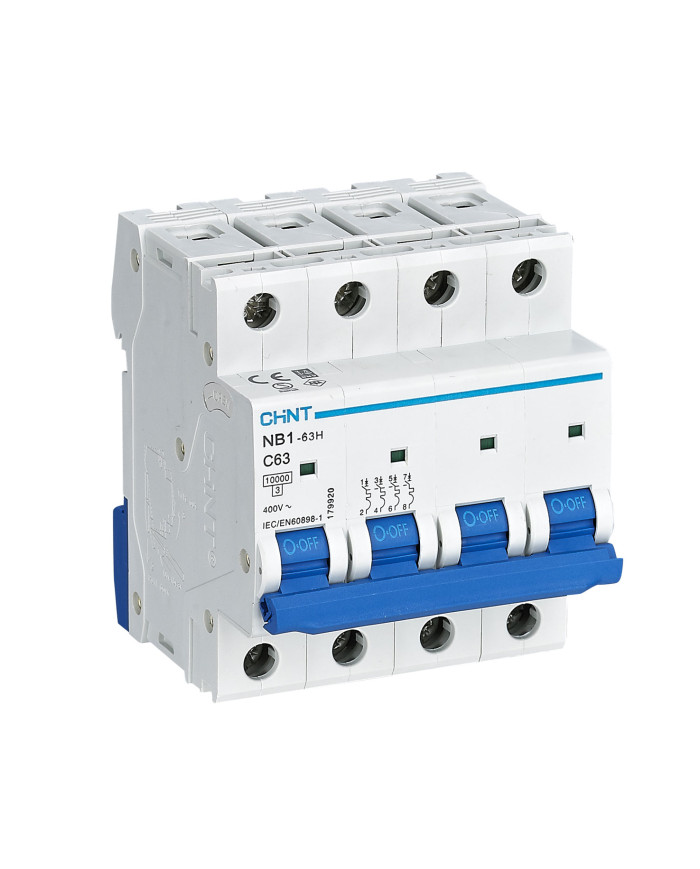

Interruttore Magnetotermico 4p 63a 10ka Curva C

Informazioni generali
Codice
179920
Serie
NB1-63H
Descrizione
NB1-63H/C63-4P-10 Interruttore magnetotermico 4P 63A 10kA Curva C
Descrizione famiglia
Interruttori magnetotermici serie NB1-63H per la protezione dalle sovracorrenti. Garantiscono una protezione adeguata dai sovraccarichi e dai cortocircuiti e risultano particolarmente idonei all'impiego in ambito civile, terziario e industriale. Disponibili in versione da 1 , 2, 3 e 4 poli, con potere di interruzione nominale (Icn) di 10kA e corrente nominale da 1 a 63 A in curva B, C e D. Tensione nominale 230 V e 400 V. Accessoriabili con contatti ausiliari, contatti di allarme, bobina di sgancio, bobina di minima tensione, moduli differenziali (ad esclusione dell'unipolare).
Caratteristiche tecniche
Norma di riferimento
IEC/EN 60898-1
Numero di Poli
4P
Corrente nominale In
63 A
Curva di intervento
C
Tensione nominale Vn
400 Vac
Frequenza nominale f
50/60 Hz
Tensione di isolamento Ui
500 Vac
Tensione di impulso Uimp
6 kV
Potere di interruzione nominale Icn
10 kA
Potere di interruzione estremo Icu
10 kA
Potere di interruzione nominale di servizio Ics
7,5 kA
Classe di limitazione
3
Potenza Dissipata
26 W
Numero Moduli DIN (1 DIN = 18 mm)
4
Grado di protezione
IP20
Dimensioni
(h)x(l)x(p) 86x72x78 mm
Ulteriori informazioni
Utilizzabile in sistemi fino a 125 V in corrente continua
Accessori abbinabili
Contatti ausiliari serie XF9. Contatti di allarme serie XF9J. Bobina di sgancio serie S9. Bobina di minima tensione serie V9. Modulo differenziale NB1L-63
