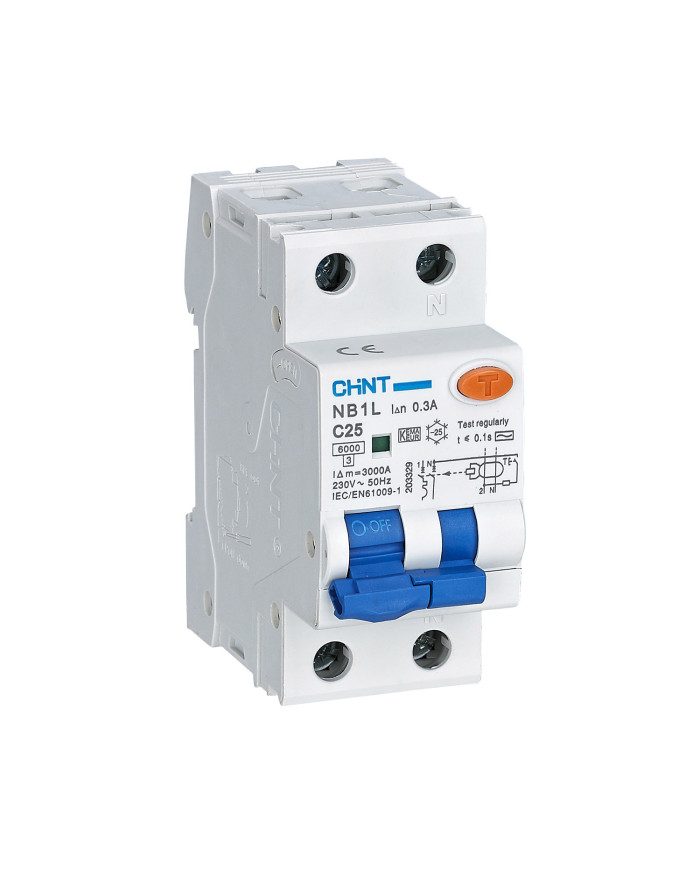

Interruttore Magnetotermico Differenziale

Codice
203325
Serie
NB1L2
Descrizione
NB1L2/C10-1PN-6-AC300 Interruttore magnetotermico differenziale 1P+N 10A 300mA 6kA Curva C Tipo AC
Descrizione famiglia
Interruttori magnetotermici differenziali serie NB1L2 da 6 kA per la protezione magnetotermica/differenziale. Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti. Destinati ad applicazioni in ambito civile, terziario ed industriale. Disponibili in versione 1P+N con potere di interruzione di 6 kA su 2 moduli DIN. Corrente nominale da 6 A a 40 A e corrente differenziale di 30, 100, 300 mA con curva caratteristica magnetotermica tipo C e caratteristica di funzionamento differenziale di tipo AC e A.
Caratteristiche tecniche
Norma di riferimento
IEC/EN 61009-1
Numero di Poli
1P+N
Corrente nominale In
10 A
Curva di intervento
C
Caratteristica differenziale
AC
Tensione nominale Vn
230 Vac
Frequenza nominale f
50/60 Hz
Tensione di isolamento Ui
500 Vac
Tensione di impulso Uimp
6 kV
Potere di interruzione nominale Icn
6 kA
Potere di interruzione estremo Icu
10 kA
Potere di interruzione nominale di servizio Ics
6 kA
Potenza Dissipata
10,5 W
Numero Moduli DIN (1 DIN = 18 mm)
2
Grado di protezione
IP20
Dimensioni
(h)x(l)x(p) 86x36x77 mm
Accessori abbinabili
Contatti ausiliari serie XF9. Contatti di allarme serie XF9J. Bobina di sgancio serie S9. Bobina di minima tensione serie V9
