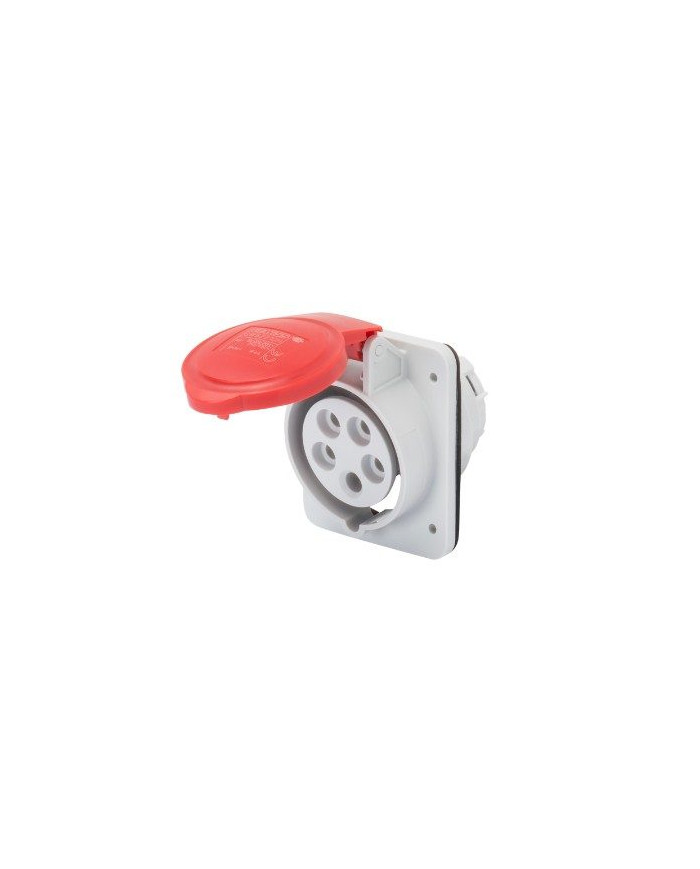

Presa Fissa Da Incasso A 10° Hp Ip44/ip54 3p+t 32a

PRESA FISSA DA INCASSO A 10° HP - IP44/IP54 - 3P+T 32A 380-415V 50/60HZ - ROSSO - 6H - CABLAGGIO A VITE
Codice: GW62220H
Scarica la scheda tecnica
Serie: IEC 309 HP
Prese e spine a norme IEC 309
Il sistema IEC 309 HP è composto da prese e spine da 16 a 125A in versioni mobili diritte e da incasso 10° disponibili nelle versioni protette con grado IP44/IP54, e nelle versioni stagne con grado IP fino a IP66/IP67/IP68/IP69 (prime ed uniche nel panorama elettrotecnico). L’introduzione di tutti i riferimenti orari del contatto di terra completa l’offerta per specifiche applicazioni ed installazioni. Le versioni 16-32A propongono il cablaggio a vite e quello rapido molla, mentre le versioni 63-125A hanno tecnologia di connessione a mantello.

IP44/IP54

IK09

850 °C (Parti attive) - 650 °C (Parti passive)

125 °C (Parti attive) - 80 °C (Parti passive)

Info tecniche

Informazioni
Download
Software
Video
Certificati
COLORE
Rosso
CORRENTE NOMINALE (A)
32
GRADO DI PROTEZIONE
IP44/IP54
N. POLI
3P+T
RESISTENZA AGLI URTI
IK09
RIFERIMENTO H
6
DIMENSIONI FLANGIA (MM)
95x80
TIPOLOGIA
Presa fissa da incasso 10°
TENSIONE NOMINALE
380 - 415 V
FREQUENZA
50/60 Hz
CAPACITÀ SERRAGGIO MORSETTI
2,5-6 mm² cavi flessibili - 2,5-10 mm² cavi rigidi
TEMPERATURA DI UTILIZZO
-25 +55 °C
TIPO CABLAGGIO
A vite
TIPO MATERIALE
Halogen free secondo norma EN 60754-2
CODICE ELECTROCOD
2210
GLOW WIRE TEST
850 °C (Parti attive) - 650 °C (Parti passive)
N. MANOVRE COMPLESSIVE
> 2000
SOVRACCARICO AMMISSIBILE
42 A
POTERE D'INTERRUZIONE A 1,1 UN
40 A
RESISTENZA DI ISOLAMENTO
> 10 M?
