Shelly Pannello a muro grande Wall Display X2 Nero + Sensore BLU H&T Nero

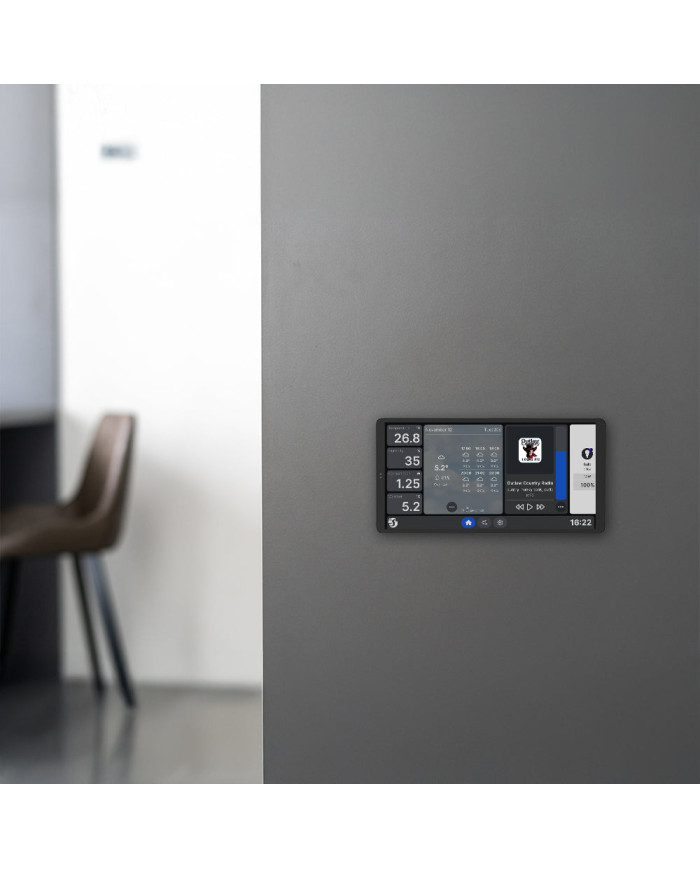

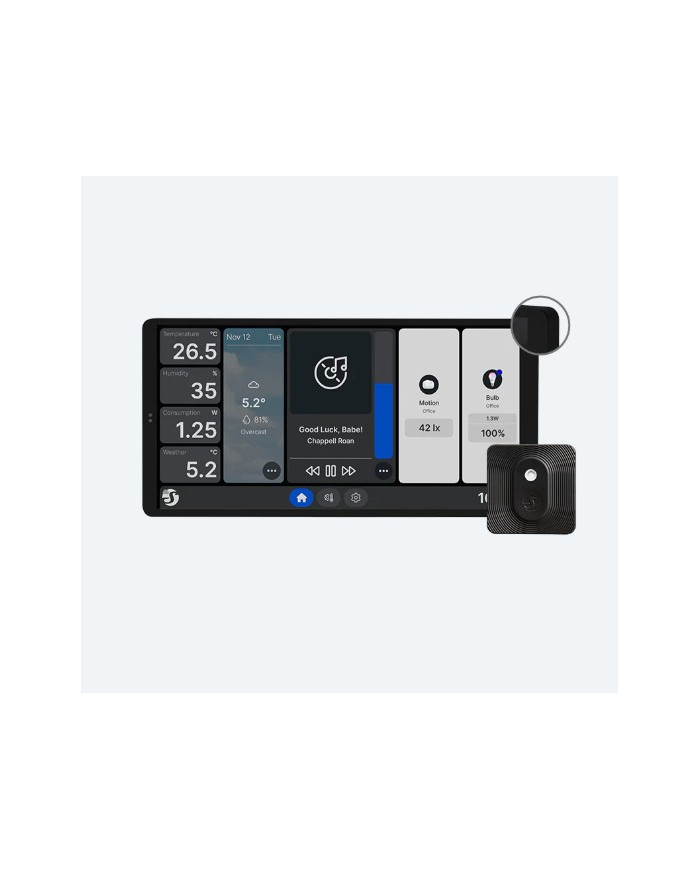

Con un ampio touchscreen a colori da 6,95", questo display per la casa intelligente semplifica il monitoraggio, il controllo e la commutazione dei circuiti, senza sforzo, il tutto da un unico dispositivo elegante e intuitivo. Per un controllo preciso del clima, il dispositivo è ora dotato del sensore Shelly BLU H&T, che garantisce letture accurate di temperatura e umidità per un funzionamento ottimale del termostato.

Caratteristiche principali

Connettività Wi-Fi e Bluetooth

Display a colori da 6,95" sensibile al tocco

Può funzionare come termostato ambiente insieme a Shelly BLU H&T, un sensore di temperatura e umidità Bluetooth per dati ambientali istantanei

Navigazione semplice e schermata iniziale personalizzabile

Possibilità di scegliere tra visualizzazione panoramica e verticale sul display

Interruttore integrato da 5 A per il controllo degli elettrodomestici

Sensori integrati di temperatura, umidità e luce

Monitoraggio dell'alimentazione di tutti i dispositivi Shelly PM collegati

Crea scene e pianificazioni

L'interfaccia principale è ora aggiornata con l'aggiunta del Media Player

Modalità salvaschermo

SCHEMI INTERNI SEMPLIFICATI

INTERFACCE ELETTRICHE DEL DISPOSITIVO
INGRESSI

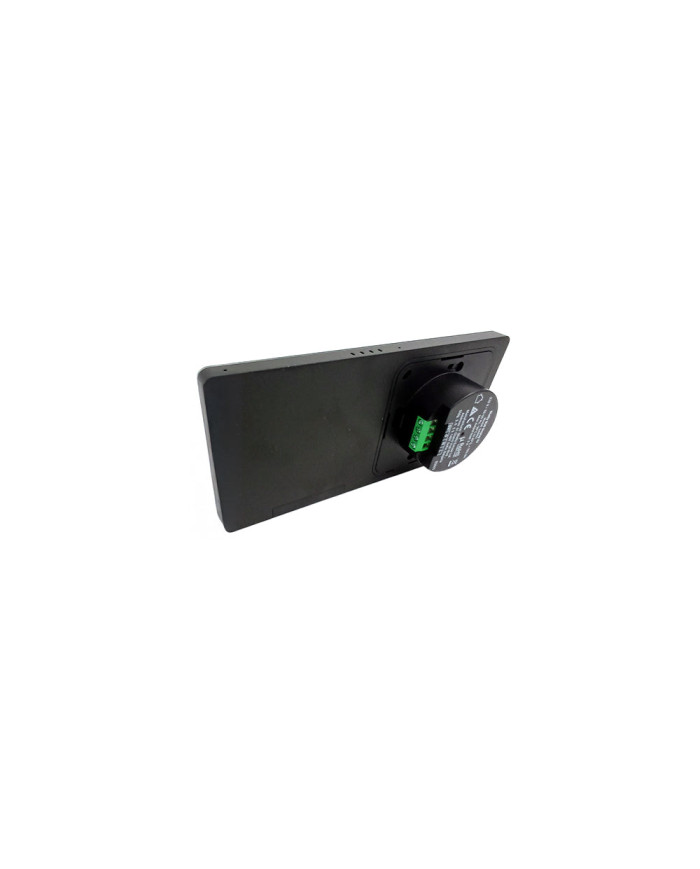

1 ingresso interruttore/pulsante su terminale a vite

2 ingressi di alimentazione su morsetti a vite: N e L

USCITE
1 uscita relè

CONNETTIVITÀ
Wifi

Bluetooth

FUNZIONE DI SICUREZZA
Protezione contro il surriscaldamento

TIPI DI CARICO SUPPORTATI
Resistivi (lampadine a incandescenza, apparecchi di riscaldamento)

Capacitivi (banchi di condensatori, apparecchiature elettroniche, condensatori di avviamento motori)

Induttivo con RC Snubber (driver per luci LED, trasformatori, ventilatori, frigoriferi, condizionatori, lavatrici, asciugatrici)

INTERFACCIA UTENTE
Display a colori touch-sensitive da 6,95" con capacità di 5 punti e layout completamente personalizzabile.

SPECIFICHE
Quantità

Valore

Fisico

Dimensioni (AxLxP):

87x178x33 mm / 3,43x7x1,3 pollici

Peso:

256 g / 9,03 once

Schermo tattile:

Schermo di capacità a 5 punti

Coppia massima dei terminali a vite:

0,4 Nm / 3,5 libbre

Sezione trasversale del conduttore:

Da 0,2 a 2,5 mm² / da 24 a 14 AWG (conduttori rigidi, flessibili e a calza)

Lunghezza spelata del conduttore:

Da 6 a 7 mm / da 0,24 a 0,28 pollici

Montaggio:

Scatola da muro

Materiale della calotta:

Plastica, alluminio, vetro

Colore della conchiglia:

Nero

Oratore:

0,8 W*1

Ambientale

Temperatura ambiente di lavoro:

da -20 °C a 40 °C / da -5 °F a 105 °F

Umidità:

30% al 70% di umidità relativa

Altitudine massima:

2000 m / 6562 piedi

Elettrico

Alimentazione elettrica:

230 V CA, 50/60 Hz

Consumo energetico:

< 1 W

Alimentatore USB TYPE-C:

5 V?, 1 A

Valori nominali dei circuiti di uscita

Tensione di commutazione massima:

230 V CA

Corrente di commutazione massima:

5 A

Sensori, contatori

Sensore di temperatura interna:

NO

Sensore di temperatura ambiente:

SÌ

Sensore di umidità:

SÌ

Sensore di luce:

SÌ

Microfono:

SÌ

Sensore G:

SÌ

Sensore di prossimità:

SÌ

Radio

Wifi

Protocollo:

802.11 b/g/n

Banda RF:

2412 - 2472 MHz

Potenza RF massima:

< 20 dBm

Allineare:

Fino a 30 m/100 piedi all'interno e 50 m/160 piedi all'esterno
(dipende dalle condizioni locali)

Bluetooth

Protocollo:

5.0

Banda RF:

2402 - 2480 MHz

Potenza RF massima:

< 4 dBm

Allineare:

Fino a 10 m/33 piedi all'interno e 30 m/100 piedi all'esterno
(dipende dalle condizioni locali)

Unità microcontrollore

PROCESSORE:

SC7731E, processore quad-core A7 da 1,3 GHz

Memoria RAM:

1 GB

Flash:

4GB

Sistema:

Android 8.1

Capacità del firmware

Orari:

20

Webhook (azioni URL):

20 con 2 URL per hook…

Sceneggiatura:

NO

MQTT:

SÌ

SCHEMI ELETTRICI DI BASE
LEGGENDA
Terminali

Fili

SO

Terminale di ingresso dell'interruttore

N

Filo neutro

O

Terminale di uscita

L

Cavo sotto tensione (230 V CA, 50/60 Hz)

N

Terminale neutro

L

Terminale sotto tensione (230 V CA, 50/60 Hz)
