Relè Intelligente 16a Ac/dc Wifi/bt Pm

Shelly 1PM Gen3 - Nuovo Modello 3° Generazione - Processore più potente e connettori più resistenti + MATTER

Relè intelligente Wi-Fi e Bluetooth, 1 canale 16A, per Automazione Domestica dei Dispositivi Elettrici. Luci e Controllo del Consumo di Corrente, Rosso

Shelly Plus 1 PM consente di controllare in modo intelligente i dispositivi elettrici esistenti misurando contemporaneamente il consumo di corrente
È possibile ottenere una misurazione precisa del consumo di energia di ogni apparecchio e spegnerlo a distanza

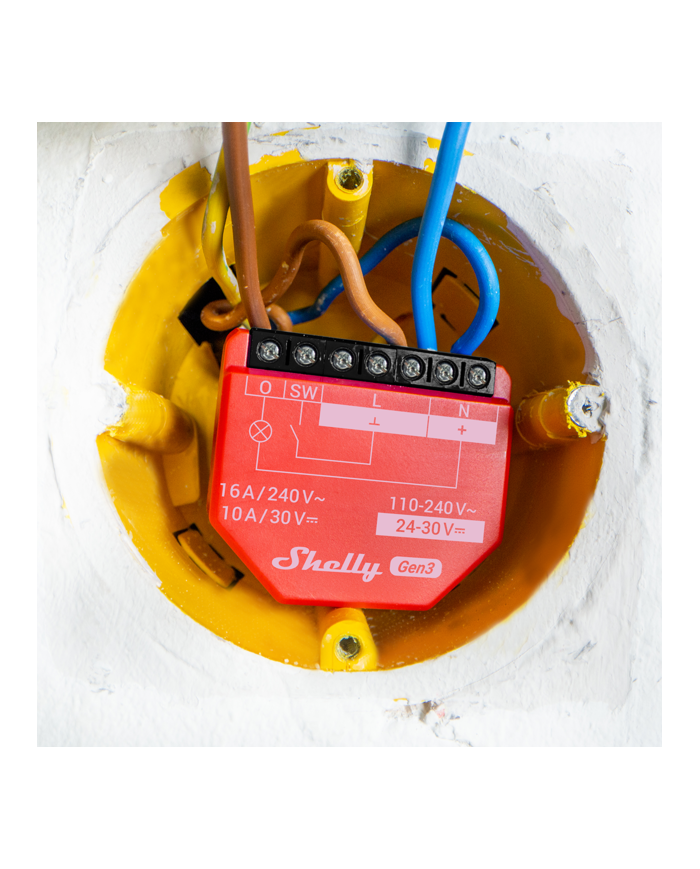

Pratico e compatto consente di inserirlo direttamente nella scatola di commutazione dietro l'interruttore della luce
Grazie alla compatibilità con Amazon Alexa o Google Home, è possibile controllare i dispositivi tramite controllo vocale
Shelly Plus 1 PM è adatto con dispositivi da 16 A o 3500 W, 110-230 V AC o 24-240 V DC
Supporta MQTT e WSS, supporto TLS e certificati personalizzati.


SPECIFICHE


Fisico

Dimensioni (AxLxP):

37x42x16 ±0,5 mm / 1,46x1,65x0,63 ±0,02 pollici

Peso:

27 g / 0,95 oz

Montaggio:

Consolle da parete

Coppia massima dei morsetti a vite:

0,4 Nm / 3,5 libbre

Sezione trasversale del conduttore:

da 0,5 a 1,5 mm² / da 20 a 16 AWG

Lunghezza spelata del conduttore:

da 5 a 6 mm / da 0,20 a 0,24 pollici

Materiale del guscio:

Plastica

Colore:

Rosso

Ambientale

Temperatura ambiente:

da -20 °C a 40 °C / da -5 °F a 105 °F

Umidità

30% al 70% di umidità relativa

Altitudine massima

2000 m / 6562 piedi

Elettrico

Alimentazione elettrica:

110 - 240 V CA / 24 - 30 V CC

Consumo energetico:

< 1,2 W

Valori nominali dei circuiti di uscita

Tensione di commutazione massima AC:

240V

Tensione di commutazione massima CC:

30V

Corrente di commutazione massima AC:

16 A

Corrente di commutazione massima CC:

10 A

Sensori, contatori

Sensore di temperatura interna:

SÌ

Voltmetro (CA)

SÌ

Amperometro (CA)

SÌ

Radio

Banda RF:

2400 - 2495 MHz

Potenza RF massima:

<20 dBm

Protocollo Wi-Fi:

802.11 b/g/n

Portata Wi-Fi:

Fino a 30 m/100 piedi all'interno e 50 m/160 piedi all'esterno
(dipende dalle condizioni locali)

Protocollo Bluetooth:

4.2

Portata Bluetooth:

Fino a 10 m/33 piedi all'interno e 30 m/100 piedi all'esterno
(dipende dalle condizioni locali)

MCU

PROCESSORE:

ESP32

Flash:

4 MB

Capacità del firmware

Orari:

20

Webhook (azioni URL):

20 con 5 URL per hook

Sceneggiatura:

SÌ

MQTT:

SÌ

CoAP:

NO

SCHEMA ELETTRICO DI BASE


Schema elettrico Shelly Plus 1PM AC

Schema elettrico Shelly Plus 1PM DC

LEGGENDA
Terminali

Cavi

IO

Terminale di ingresso del circuito di carico

L

Cavo sotto tensione (110 - 240 VAC)

IL

Terminale di uscita del circuito di carico

+

Cavo positivo 24 - 30 VDC

SO

Terminale di ingresso dell'interruttore (controllo O)

N

Cavo neutro

L

Terminale sotto tensione (110-240 V)

Terra

Cavo di terra da 24 a 30 VDC

N

Terminale neutro

+

Terminale positivo 24 - 30 VDC

?

Terminale di terra 24 - 30 VDC
