Smart Rele' 16a Ac/dc Wifi/bt + Cont. Pulito

Shelly PLUS 1
Relè intelligente Wi-Fi + Bluetooth per Automazione Domestica di Luci, Porta Garage, Sistema Irrigazione, Condizionatori, Blu


Shelly Plus 1 è un interruttore intelligente di piccole dimensioni con potenziali contatti puliti, che consente di controllare a distanza gli elettrodomestici attraverso un telefono cellulare, un tablet, un PC o un sistema di automazione domestica. Può funzionare in modo autonomo in una rete Wi-Fi locale o può essere gestito attraverso servizi di domotica in cloud.

Shelly Plus 1 è accessibile, controllabile e monitorabile a distanza da qualsiasi luogo in cui l'utente disponga di una connessione Internet, purché il dispositivo sia collegato a un router Wi-Fi e a Internet.

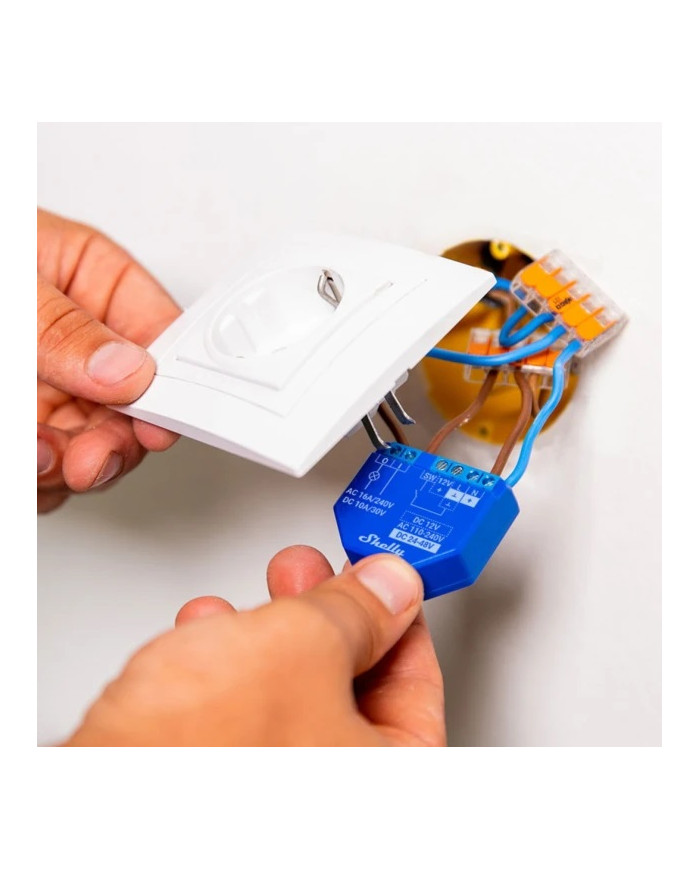

Può essere installato in scatole elettriche a muro standard, dietro prese di corrente e interruttori della luce o in altri luoghi con spazio limitato.

Shelly Plus 1 è dotato di un'interfaccia web integrata che può essere utilizzata per monitorare e controllare il dispositivo, nonché per regolarne le impostazioni.

Specifiche


Fisico

Dimensioni (AxLxP):

37x42x16 ±0,5 mm / 1,46x1,65x0,63 ±0,02 pollici

Peso:

26 g / 0,92 once

Montaggio:

Consolle da parete

Coppia massima terminali a vite:

0,4 Nm / 3,5 lb

Sezione del conduttore:

Da 0,5 a 1,5 mm² / da 20 a 16 AWG

Lunghezza spelata del conduttore:

Da 5 a 6 mm/da 0,20 a 0,24 pollici

Materiale della calotta:

Plastica

Colore:

Blu

Ambientale

Temperatura ambiente:

Da -20 °C a 40 °C / da -5 °F a 105 °F

Umidità

Dal 30% al 70% di umidità relativa

Massimo. altitudine

2000 metri / 6562 piedi

Elettrico

Alimentazione elettrica:

110 - 240 VCA / 24 - 48 VCC / 12 VCC ±10%

Consumo di energia:

< 1,2 W

Valori nominali dei circuiti di uscita

Tensione di commutazione massima AC:

240 V

Tensione di commutazione massima DC:

30 V

Corrente di commutazione massima AC:

16A

Corrente di commutazione massima DC:

10A

Sensori, misuratori

Sensore di temperatura interna:

SÌ

Radio

Banda RF:

2400 - 2495 MHz

Massimo. Potenza RF:

<20 dBm

Protocollo Wi-Fi:

802.11b/g/n

Portata Wi-Fi:

Fino a 30 m/100 piedi in ambienti interni e 50 m/160 piedi all'aperto
(a seconda delle condizioni locali)

Protocollo Bluetooth:

4.2

Portata Bluetooth:

Fino a 10 m/33 piedi in ambienti interni e 30 m/100 piedi all'aperto
(a seconda delle condizioni locali)

MCU

PROCESSORE:

ESP32

Veloce:

4 MB

Funzionalità del firmware

Orari:

20

Webhook (azioni URL):

20 con 5 URL per hook

Scrittura:

SÌ

MQTT:

SÌ

CoAP:

NO

Schemi elettrici di base


Cablaggio di alimentazione CA Shelly Plus 1

Alimentazione 110-240 VCA

Cablaggio di alimentazione CC Shelly Plus 1

Alimentazione 24-48 Vcc

Cablaggio alimentazione Shelly Plus 1 12 V

Alimentazione stabilizzata 12 Vcc

Legenda
Terminali

Cavi

IO

Terminale di ingresso del circuito di carico

l

Cavo sotto tensione (110 - 240 VCA).

O

Terminale di uscita del circuito di carico

N

Cavo neutro

SW

Terminale di ingresso interruttore (controllo O).

+

Cavo positivo 12 / 24 - 48 Vcc

+12V

Terminale positivo da 12 V CC

GND

Cavo di terra 12 / 24 - 48 VCC

l

Terminale sotto tensione (110-240 V).

N

Terminale neutro

+

Terminale positivo 24 - 48 VCC

?

Terminale di terra 12 / 24 - 48 VCC
