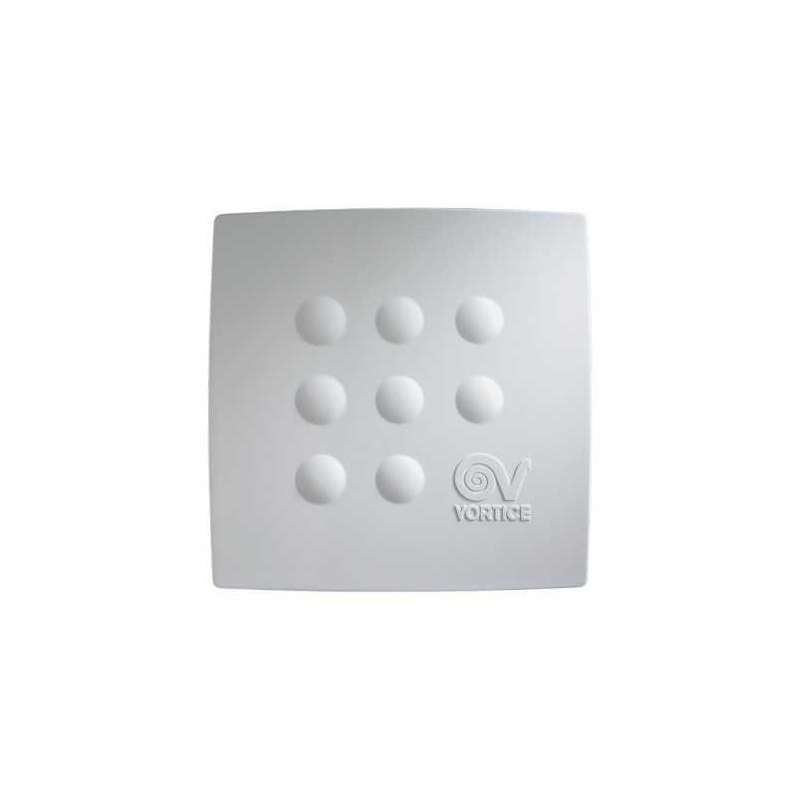

Aspiratore Vortice Micro 100

Descrizione
• Costruzione in resina plastica ABS bianca
• Motore a 2 velocità del tipo a induzione con condensatore di avviamento, accoppiato ad una girante centrifuga a pale avanti. Dotato di termofusibile di protezione e di bronzine autolubrificanti.
• Diametro nominale 100 mm.
• Portata minima: 65 m3/h
Portata massima: 90 m3/h
• Controllabile in velocità mediante regolatore Vortice.

Corrente max assorbita alla max vel. (A)0,13
Corrente max assorbita alla min vel. (A)0,10
Diametro Nominale Condotto (mm)100
Frequenza (Hz)50
Grado Protezione IPX4
IsolamentoII° classe
Ø Scarico (mm)92,5/97
Peso (Kg)1,80
Potenza max assorbita alla max vel. (W)28
Potenza max assorbita alla min vel. (W)20
Temp. ambiente max funzionamento continuativo (°C)50
Tensione (V)220-240
Emissione sonora in campo libero [dB(A)] 3m32,3
Portata max alla max vel. (l/s)25
Portata max alla max vel. (m³/h)90
Portata max alla min vel. (l/s)18
Portata max alla min vel. (m³/h)65
Pressione max alla max vel. (mmH2O)22
Pressione max alla max vel. (Pa)216
Pressione max alla min vel. (mmH2O)16
Pressione max alla min vel. (Pa)157
Pressione sonora Lp [dB (A)] 3m - max vel39,2
Pressione sonora Lp [dB (A)] 3m - min vel32,3
RPM max1600
RPM min1180

Nome o denominazione commerciale del fabbricanteVortice
Classe consumo specifico di energia per clima temperatoNA
Consumo specifico di energia SEC (clima temperato) [kWh/m2a]0,0
Consumo specifico di energia SEC (clima freddo) [kWh/m2a]-13,3
Consumo specifico di energia SEC (clima caldo) [kWh/m2a]7,7
Tipologia dichiarata dell'unità di ventilazioneUVR-U: unidirezionale
Tipo azionamentoNA
Tipo Scambiatore di calore HRSassente
Efficienza termica del recupero di calore alla portata di riferimento HRS [%]NA
Portata massima [m3/h]92
Potenza elettrica complessiva assorbita dal ventilatore alla portata massima [W]28,1
Livello di potenza sonora LWA [dB(A)]60
Portata di riferimento [m3/s]0,0179
Differenza di pressione di riferimento [Pa]96
SPI [W/(m3/h)]0,40683
Fattore di controllo CTRL1
Tipologia di controllomanuale
Percentuale massima di trafilamento interno [%]NA
Percentuale massima di trafilamento esterno [%]NA
Tasso di miscelaNA
Posizione e descrizione segnale visivo filtriNA
Sensibilità del flusso d'aria alle variazioni di pressione a ± 20 PaNA
Tenuta all'aria interna/esterna [m3/h]NA
AEC Consumo annuo di elettricità [kWh di elettricità /a]561
AHS temperato Risparmio di riscaldamento annuo [kWh di energia primaria /a]1397
AHS freddo Risparmio di riscaldamento annuo [kWh di energia primaria /a]2732
AHS caldo Risparmio di riscaldamento annuo [kWh di energia primaria /a]632
