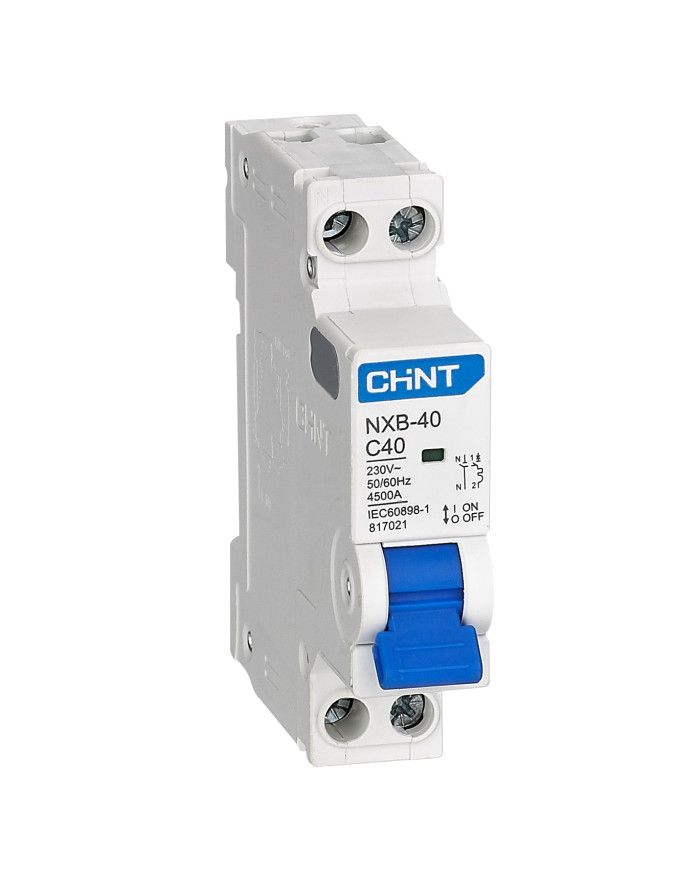

Interruttore Magnetotermico 1p+n 40a Curva C 4,5k

Codice
817021
Serie
NXB-40
Descrizione
NXB-40/C40-1PN-4,5 Interruttore magnetotermico 1P+N 40A Curva C 4,5KA 1M
Descrizione famiglia
Interruttori magnetotermici compatti serie NXB-40 progettati per occupare lo spazio di un solo modulo DIN. Idonei per la protezione dei circuiti dalle sovracorrenti e particolarmente indicati per la protezione dai sovraccarichi e dai cortocircuiti in distribuzione terminale. Disponibili in versione 1P+N con potere di interruzione nominale (Icn) 4,5 kA e correnti nominali (In) da 6 a 40 A in curva C. Tensione nominale 230 V. Accessoriabili con contatti ausiliari, contatti di allarme, bobina di sgancio e bobina di minima tensione. Non accessoriabili con moduli differenziali.
Caratteristiche tecniche
Norma di riferimento
IEC/EN 60898-1
Numero di Poli
1P+N
Corrente nominale In
40 A
Curva di intervento
C
Tensione nominale Vn
230 Vac
Frequenza nominale f
50/60 Hz
Tensione di isolamento Ui
500 Vac
Tensione di impulso Uimp
4 kV
Potere di interruzione nominale Icn
4,5 kA
Potere di interruzione estremo Icu
4500 A
Potere di interruzione nominale di servizio Ics
4500 A
Classe di limitazione
3
Potenza Dissipata
5 W
Numero Moduli DIN (1 DIN = 18 mm)
1
Grado di protezione
IP20
Dimensioni
(h)x(l)x(p) 77x18x76.5 mm
Accessori abbinabili
Contatto ausiliario serie AX-X1. Contatto di allarme serie AL-X1. Bobine di sgancio serie SHT-X1. Bobine di minima tensione serie UVT-X1. Non accessoriabili con moduli differenziali.
