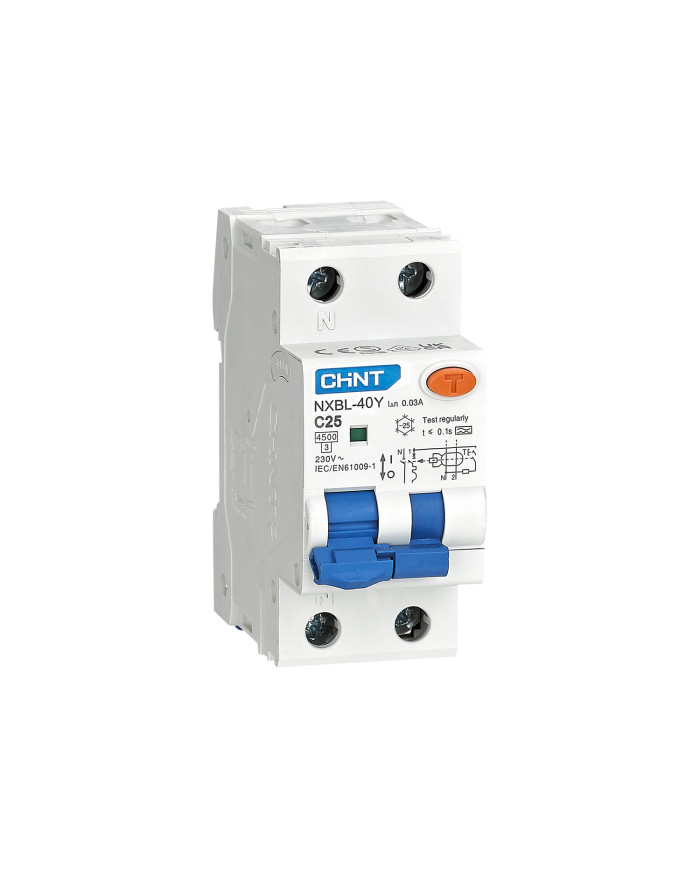

Interruttore Magnetotermico Differenziale

Informazioni generali
Codice
519867
Serie
NXBL-40Y
Descrizione
NXBL40-Y/C6-1PN-4,5-A30 Interruttore magnetotermico differenziale 1P+N 6 A 30 mA 4,5 kA Curva C Tipo A
Descrizione famiglia
Interruttori magnetotermici differenziali serie NXBL-40Y da 4,5 kA per la protezione magnetotermica/differenziale. Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti. Destinati ad applicazioni in ambito civile, terziario ed industriale. Disponibili in versione 1P+N con potere di interruzione di 4,5 kA su 2 moduli DIN. Corrente nominale da 6 A a 40 A e corrente differenziale di intervento di 30 mA, con curva caratteristica magnetotermica di tipo C e caratteristica di funzionamento del differenziale di tipo A e di tipo AC. Accessoriabili con contatti ausiliari, contatti di allarme, bobina di sgancio e bobina di minima tensione.
Caratteristiche tecniche
Categorie_New
SISTEMI MODULARI > INTERRUTTORI MAGNETOTERMICI DIFFERENZIALI > Interruttori magnetotermici differenziali NXBL-40Y (4,5 kA)
Norma di riferimento
IEC/EN 61009-1
Numero di Poli
1P+N
Corrente nominale In
6 A
Curva di intervento
C
Caratteristica differenziale
A
Tensione nominale Vn
230 Vac
Frequenza nominale f
50/60 Hz
Tensione di isolamento Ui
500 Vac
Tensione di impulso Uimp
6 kV
Potere di interruzione nominale Icn
4,5 kA
Potere di interruzione estremo Icu
6 kA
Potere di interruzione nominale di servizio Ics
4,5 kA
Potenza Dissipata
3,6 W
Numero Moduli DIN (1 DIN = 18 mm)
2
Grado di protezione
IP20
Dimensioni
(h)x(l)x(p) 86x36x77 mm
Accessori abbinabili
Contatto ausiliario serie AX-X1. Contatto di allarme serie AL-X1. Bobine di sgancio serie SHT-X1. Bobine di minima tensione serie UVT-X1. Non accessoriabili con moduli differenziali.
